轉盤軸承是類可以同時承受軸向載荷、徑載荷和傾覆力矩等聯合載荷，具有高載荷容量，集支承、旋轉、傳動、固定等多種功能于身的殊結構的大型、大型滾動軸承。轉盤軸承較般意義的滾動軸承在承載方式上的大點是可以承受大的偏心載荷（即傾覆力矩），承載能力與載荷的偏心距有大關系。大多數轉盤軸承在結構上均帶有安裝孔、潤孔、密封裝置，因此，轉盤軸承具有結構緊湊、安裝簡單、維護方便等點。

非標軸承：即非標準軸承，通俗的講，就是不符合 國家標準規定外形尺寸的軸承，也就是外形尺寸不同于國家標準規定的所有軸承。
　　
　　其主要特點為，通用性程度低，多為特殊設備、特殊場合應用，批量小，新研發設備試用產品占多數；但因其非規?；?、批量化生產，生產企業又不多，成本則高，價格較貴。
　　
　　標準軸承：標準軸承的內徑或外徑、寬（高）度、尺寸符合 GB/T 273.1-2003、GB/T 273.2-1998、GB/T 273.3-1999或其他有關標準規定的軸承外型尺寸。
　　
　　非標軸承就是和標準軸承尺寸結構對不上的就屬于非表非標軸承，也就是按客戶要求生產的軸承 例如．非標內外49 標準的50 其他什么都一樣．那49就屬于非標 你得按著客戶書上的尺寸 結構比 否則你雜知道49是國標 還是50。
　　
　　還有的結構不一樣．例如有的 鋼球 滾子多．或者少．這種少見一般都可以通用 全稱就是非標準軸承

可根據客戶殊工況要求，設計并制造各種尺寸結構、殊安裝孔布置、密封殊要求、定制材料、尺寸10mm至1000mm以內的精密非標準轉盤軸承，歡迎廣大新老客戶來電交流咨詢！

   結構及特性

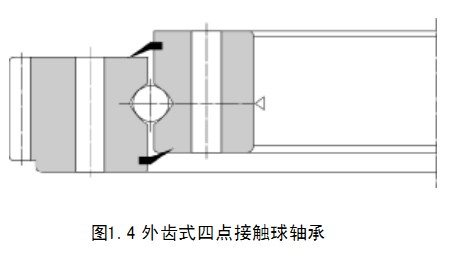

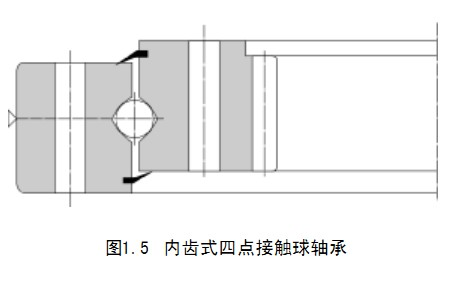

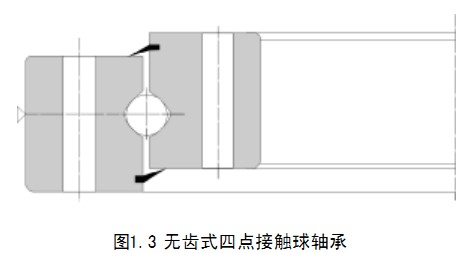

   四點接觸球轉盤軸承，見圖1.3～圖1.5；

   四點接觸球轉盤軸承主要由內圈、外圈、單排鋼球、保持架（或隔離塊）、密封裝置等零件組成。四點接觸球轉盤軸承內圈、外圈有整體式和分體式結構。整體式套圈的剛性相對較強，分體式調整方便，分體式結構在產品出廠前已通過螺栓將兩個分體圈連接在起。

   四點接觸球轉盤軸承通常有保持架（或隔離塊），只有在載荷較大時采用滿裝球式結構，滿裝球式四點接觸球軸承承載能力大，但摩擦阻力大，摩擦還容易造成鋼球表面產生劃痕。

   四點接觸球轉盤軸承的基本結構：
   無齒式（010型），外齒式（011型/012型），內齒式（013型/014型）

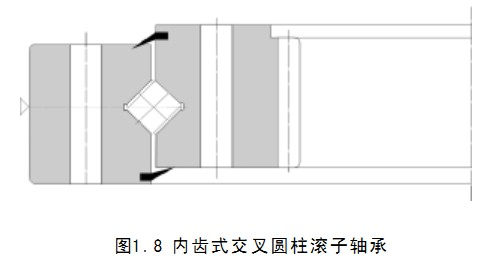

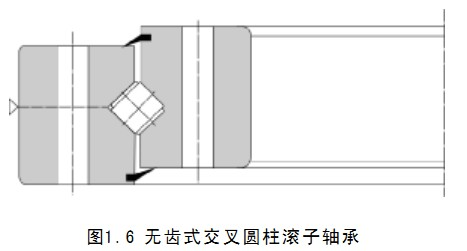

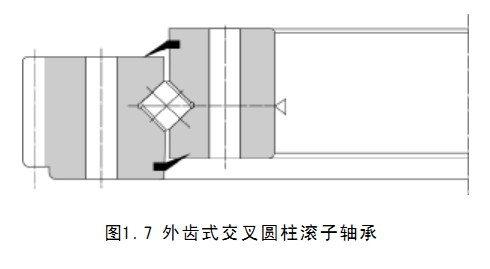

交叉滾子轉盤軸承，見圖1.6～圖1.8；

交叉圓柱滾子轉盤軸承主要由內圈、外圈、單排滾子、保持架（隔離塊）、密封裝置等零件組成。交叉圓柱滾子轉盤軸承的圓柱滾子（軸線）在滾道上呈交叉分布，圓柱滾子的長徑比小于1，滾子在運動時存在輕微的滑動。通過調整滾子交叉數量和接觸角，可以應對各種工況條件下產生的不同軸向力、傾覆力矩和徑向力組合。交叉圓柱滾子轉盤軸承的內圈或外圈有整體式和分體式結構之分，為減少滾子間的摩擦，通常設計有保持架或隔離塊。當載荷較大時采用滿裝滾子結構，但摩擦阻力大，摩擦還易造成滾子間接觸部位產生沿圓周方向的溝痕。
   交叉圓柱滾子轉盤軸承的基本結構：
   無齒式（110型），外齒式（111型/112型），內齒式（113型/114型）

    后置代號排列順序（基本代號后）

    后置代號

應用

轉盤軸承被廣泛應用于搬運、碼垛工業機器人腰部回轉，自動化裝配線、起重機械、港口機械、電力設備、食品機械、醫療機械、軍事裝備等機械的回轉裝置上。
